產品概述:
IH型化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。
泵的結構：

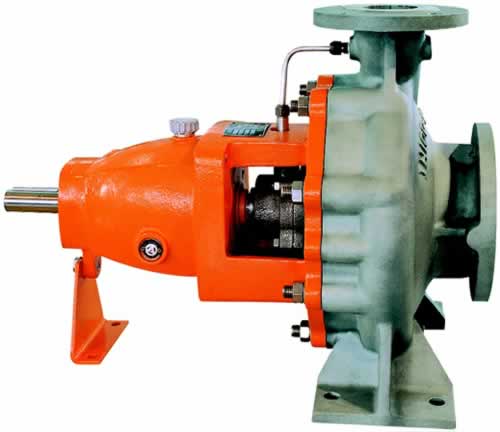

IH型化工泵是全國泵行業采用ISO國際標準聯合設計的系列產品，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
泵的結構特點：
泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
泵的旋轉方向：
泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
泵的軸封型式：
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕 的或不允許污染的類似于水的介質。
IH型化工泵的性能范圍：
流量Q：3.6～460m3/h 揚程H：5～132m
轉速n：2900、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 最高工作壓力：1.6Mpa
IH型化工泵系列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
IH型化工泵型號意義：
例如：IH80-65-160A
IH-國際標準化工離心泵
80-吸入口直徑(mm)
65-排出口直徑(mm)
160-葉輪名義直徑(mm)
A-葉輪外徑經第一次切割
|
