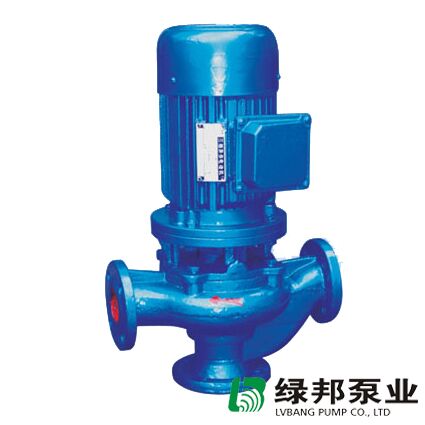

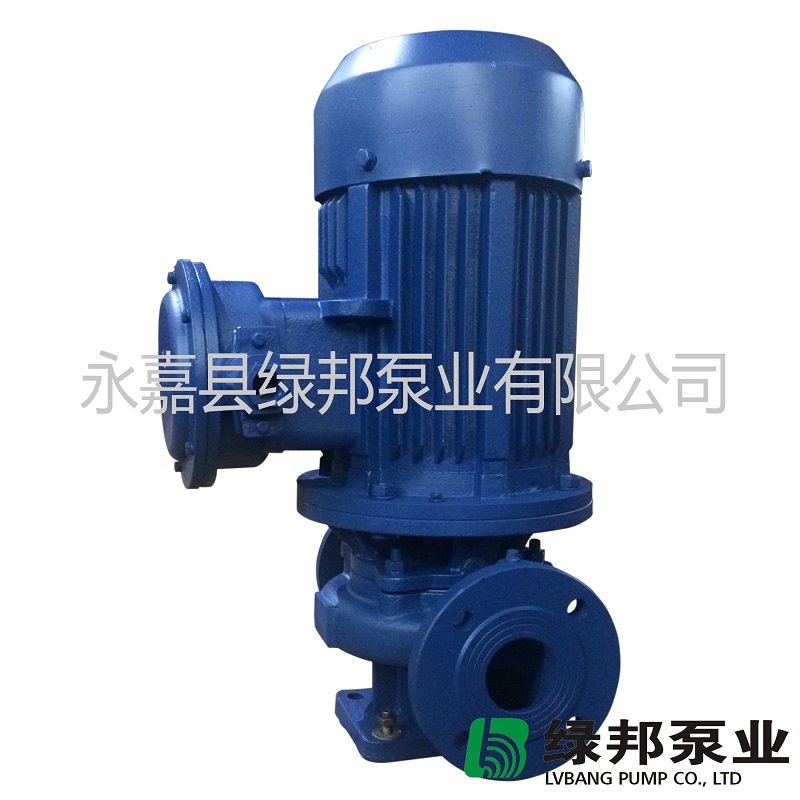

一、LW（WL)立式排污泵產品概述：
LW（WL）管道立式無堵塞排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。
該泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。
該排污泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。
二、LW立式排污泵產品特點：
1、采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物的通過能力，能有效的通過口徑的5倍纖維物質與直徑為泵口徑約50％的同體顆粒；
2、機械密封采用新型硬質全金耐腐的碳化鎢材料，使其長期處于油室內運行，可使泵安全連續運行8000小時以上；
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，同時因電機采用標準的Y系列電機，方便用戶更換；
4、自動控制柜可以根據所需液位變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備方盤、圓盤安裝系統，它給安裝、維修帶來極大方便，人可不必此為而進入污水坑；
6、能夠在全揚程范圍內使用，而保證電機不會過載；
7、該排污泵配上戶外型電機，則無須建泵房，可直接安裝于戶外使用節省開支；
8、泵為立式結構。
三、LW（WL)立式排污泵工作條件：
流量：2～1500 m 3 /h
揚程范圍：3～45m
額定轉速n：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×10 3 kg/m 3
介質PH值：5～9
系統最高工作壓力：≤0.6Mpa
四、WL直立式排污泵結構圖：
|
序號
|
部件名稱
|
序號
|
部件名稱
|
|
|
1
|
底座
|
5
|
電機
|
|
2
|
泵體
|
6
|
主軸
|
|
3
|
葉輪
|
7
|
機械密封
|
|
4
|
油室
|
8
|
葉輪螺母
|
五、LW（WL）管道立式無堵塞排污泵型號意義：
型號：100 LW（WL）100-15-7.5
100 – 泵排出口公稱直徑 （mm）
LW（WL） – 立式，進口水平吸入（直立式，進口軸向吸入）
100 – 額定流量 （m3/h）
15 – 額定揚程 (m)
7.5 – 配用電機額定功率 (Kw)
六、LW（WL）管道立式無堵塞排污泵性能參數表：
|
型號
|
口徑
mm
|
流量
m3/h
|
揚程
m
|
功率
KW
|
轉速
r/min
|
效率
%
|
使用揚
程范圍
|
|
25LW8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
10-22
|
|
32LW12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
8-15
|
|
40LW15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
6-15
|
|
40LW15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
15-30
|
|
50LW20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
3-7
|
|
50LW10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
4-10
|
|
50LW20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
6-15
|
|
50LW15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
10-25
|
|
50LW18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
15-30
|
|
50LW25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
17-32
|
|
50LW20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
20-40
|
|
65LW25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
6-15
|
|
65LW37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
6-13
|
|
65LW25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
15-30
|
|
65LW30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
20-40
|
|
65LW35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
35-50
|
|
65LW35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
40-60
|
|
80LW40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
3-7
|
|
80LW43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
5-13
|
|
80LW40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
6-15
|
|
80LW65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
12-25
|
|
100LW80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
4-10
|
|
100LW110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
5-10
|
|
100LW100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
8-15
|
|
100LW85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
10-20
|
|
100LW100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
10-25
|
|
100LW100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
12-30
|
|
100LW100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
15-35
|
|
125LW130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
7-15
|
|
125LW130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
10-20
|
|
150LW145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
4-9
|
|
150LW180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
5-15
|
|
150LW180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
8-20
|
|
150LW180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
12-25
|
|
150LW130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
15-30
|
|
150LW180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
15-30
|
|
150LW200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
13-30
|
|
200LW300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
3-7
|
|
200LW250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
4-11
|
|
200LW400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
5-10
|
|
200LW400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
6-13
|
|
200LW250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
7-15
|
|
200LW300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
8-15
|
|
200LW250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
12-22
|
|
200LW350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
10-25
|
|
200LW400-30-45
|
200
|
400
|
30
|
45
|
1480
|
70
|
13-30
|
|
250LW600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
3-9
|
|
250LW600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
5-12
|
|
250LW600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
6-15
|
|
250LW600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
8-20
|
|
250LW600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
12-25
|
|
250LW800-12-45
|
250
|
800
|
12
|
45
|
980
|
76
|
5-12
|
|
300LW500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
7-15
|
|
300LW800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
8-15
|
|
300LW600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
10-20
|
|
300LW800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
12-20
|
|
300LW950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
11-20
|
|
300LW1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
12-25
|
七、綠邦泵業選型請提供：
1、產品名稱與型號，管道口徑，使用揚程（m），電機功率（KW），電機轉速（r/min），電壓〔V〕，使用的吸程（m），使用的介質名稱、比重、粘度、腐蝕性、毒性。
2、若已經由設計單位選定我公司的型號，請按潛水排污泵型號直接向綠邦泵業公司銷售部訂購。
注：請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。
