一、 產品概述

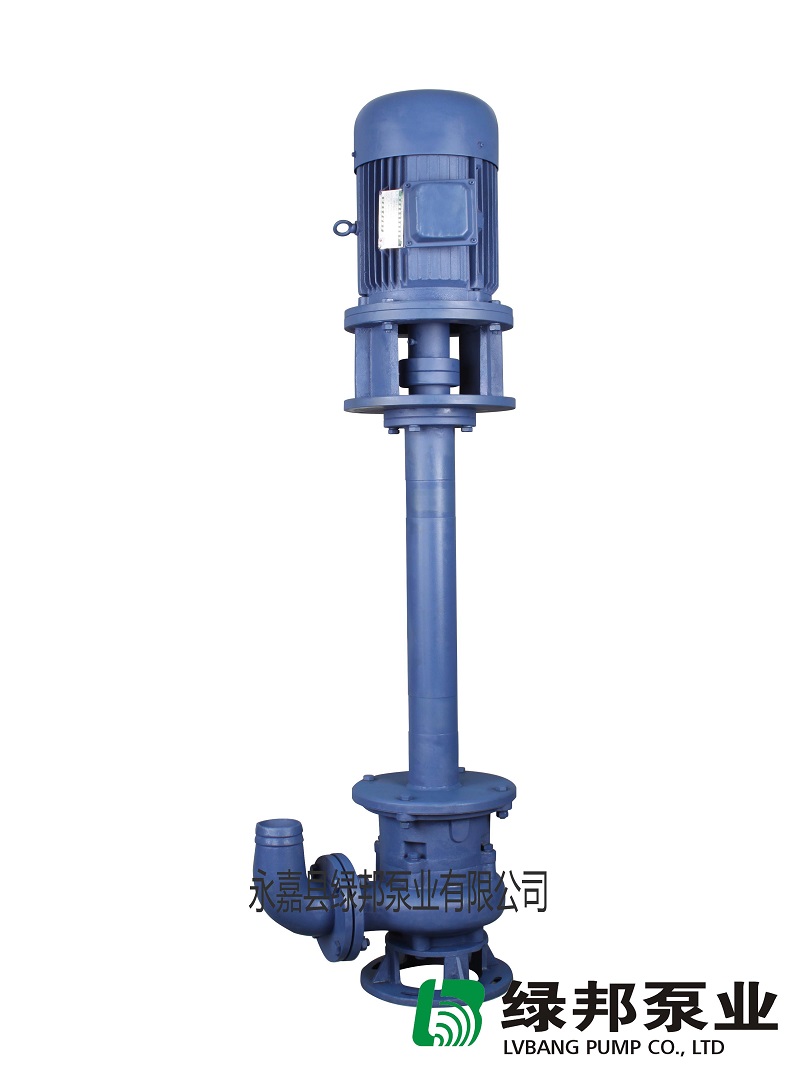

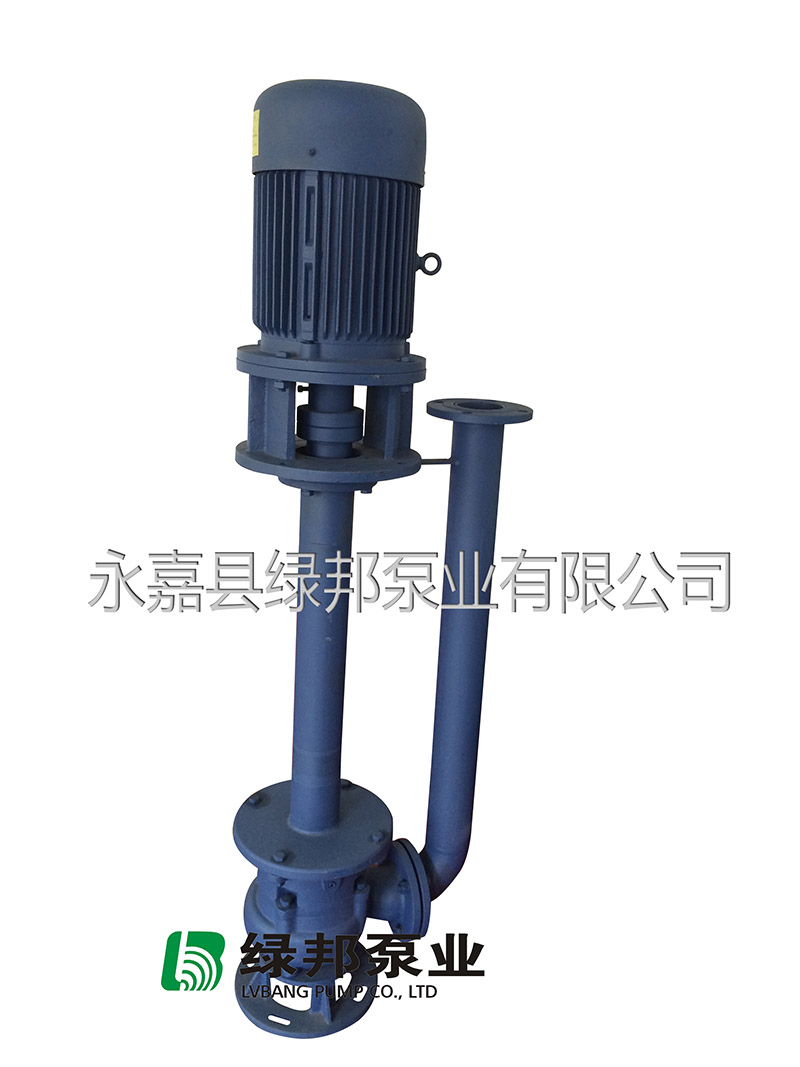

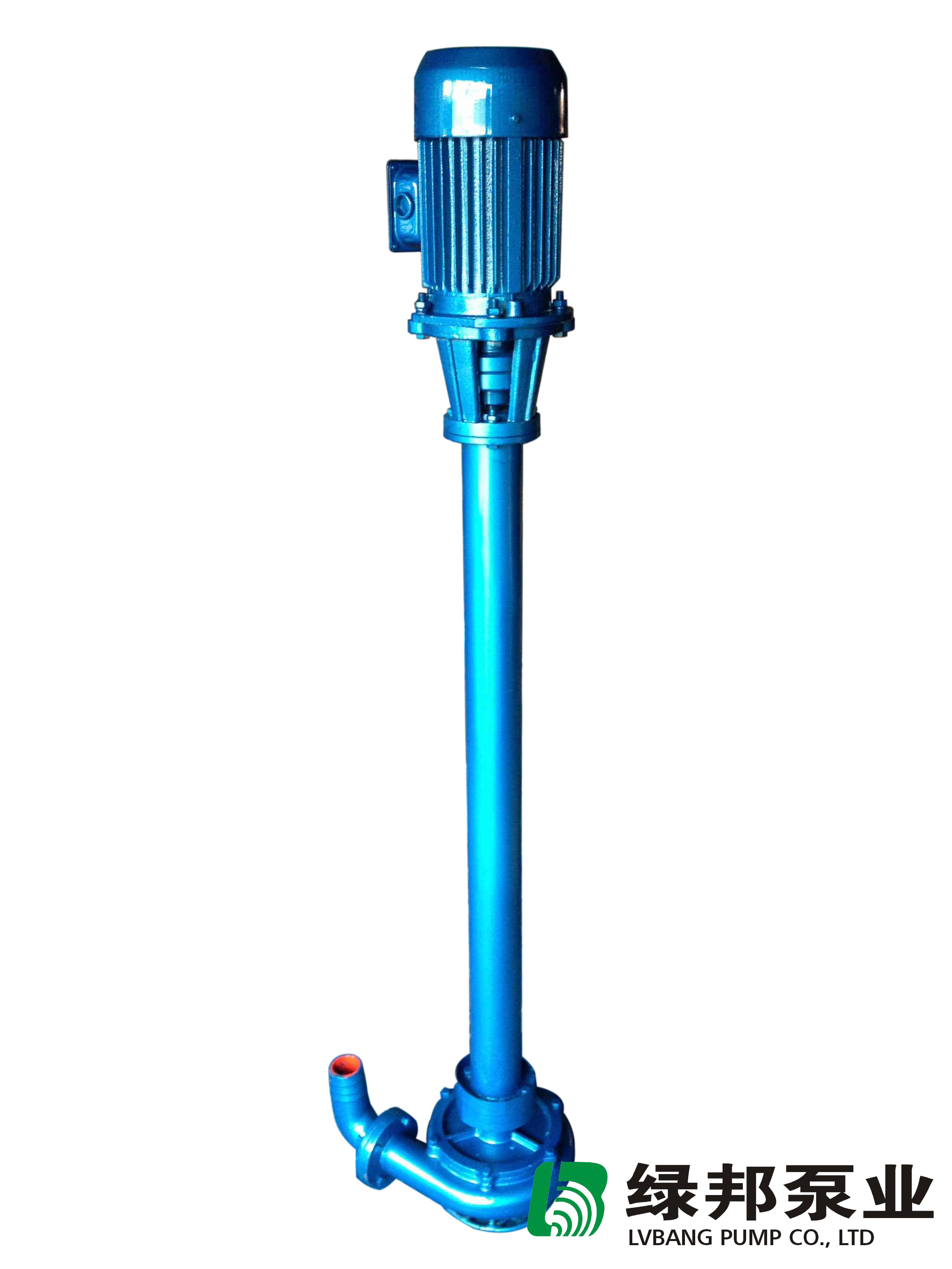

本泵系單級單吸立式離心泵，流體沿泵軸的軸線成70°方向流出，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造，耐磨性，耐腐蝕性較好，加工工藝方便。
葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵，所以強度高，耐腐蝕，加工方便，通過性好，效率高。為了減輕重量和減少車削量，泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有骨架油封和機械密封，雙重密封防止漏水，延長泵的使用壽命。本泵垂直使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需引水，旋轉方向應從電機尾部看是順時針方向工作。總機長度、材質備有各種規格，以便使用單位根據用途因地制宜選用。
二、 產品結構圖
三、性能參數
四、產品用途
1. 在農村主要用作河泥、糞便、河水、漿飼料的吸送澆灑，代替肩挑人擔，并作排澇，抗旱之用，亦可進行車浜頭，上河泥等積肥生產，還可作農村簡易流動消防水泵。 2. 可用于市政、化工、印染、醫藥、造船、鑄造、食品等行業抽吸濃稠液、污濁液、糊狀體、流砂及城市河道的流動污泥等；亦可用作煤礦排除含有泥塊小礫石的流體。 3. 若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。 4. 養魚用作帶水清塘、魚池增氧等。
五、型號意義
六、NL型液式下污水泥漿泵使用須知 1、本泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和幵關，以防葉輪雜物卡死時燒壞電機。 2、本泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。 3、當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲籃等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。 4、泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。 5、在露天工作時，電機應裝護罩，以防雨水等浸入電機。 6、在河底，池底吸泥宜吊掛在三腳架上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水沖碎的土塊直徑不得大于吸入口三分之一。 7、本泵規定的轉速是泵的最高轉速，不得任意提高；減低轉速使用不限，但功效顯著降低。 8、本泵在吸送厚泥，濃稠液體或高揚程，長距離輸送泥漿時，負荷降低，但不能用改變結構的方法來增大負荷。 9、一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承，和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝。<采用機械密封運泵轉3500小時左右進行定期保養）。 10、當長期停止使用時，應將蝸殼拆幵，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用。
