【產品概述】
流量范圍：0-15 L/H
壓力范圍：0-1.0 MPa
驅動方式：電磁驅動
控制方式：手動、自動控制
電機：110V, 220V, 50/60Hz,
功率：30-65W
防護等級: IP55
【產品特點】
1.操作安全，機械驅動隔膜。
2.密封性好，無泄漏，裝配維修簡單安全。
3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
【產品用途】
廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
【產品材料】
泵頭：304, 316, PVC, PTFE
膜片：PTFE
閥門：304, 316, PVC, PTFE
閥球：ZrO2, 316, 304, 陶瓷
密封：PVC, PTFE
【工作條件】
環境溫度: -30℃ --- 60℃
一、通用參數
重復計量精度： 沖程長度大于30%和穩定狀態時為±2%。
允許環境溫度： －10℃ ~ ＋45℃
電源： 220V±10%，50Hz
輸入功率：
| 沖程頻率 |
輸入功率 |
90沖程/分鐘
120沖程/分鐘
180沖程/分鐘 |
12W
16W
24W |
防護等級： IP65
絕緣等級： F
【性能參數】
|
型號
|
流量(lph)
|
壓力(Bar)
|
頻率((min-1)
|
進出口徑(mm)
|
|
JLM0110
|
1
|
10
|
0-90
|
6
|
|
JLM0408
|
3.8
|
7.6
|
0-120
|
6
|
|
JLM0505
|
5
|
5
|
0-150
|
6
|
|
JLM0804
|
7.6
|
3.4
|
0-180
|
6
|
|
JLM1002
|
10
|
2
|
0-180
|
6
|
|
JLM1202
|
12
|
1.5
|
0-180
|
6
|
|
JLM1501
|
15
|
1
|
0-180
|
6
|
【安裝尺寸】
JLM電磁計量泵產品結構圖
JLM電磁計量泵安裝尺寸圖
JLM電磁計量泵安裝前準備工作
JLM電磁計量泵安裝前準備工作
一、由于在工廠測試時可能有水殘留，如果計量的介質不能與水接觸，在開始使用前必須將水除去，可翻轉泵使泵頭轉到180度放掉存水，然后用適宜的介質從通過吸液口沖洗泵內部。
二、計量泵的安裝地點要方便宜人員進出、操作與維護，工作區內不要有任何妨礙操作的障礙物。
三、計量泵的排液端裝有截止閥時，如果關閉截止閥，計量泵運行產生的背壓可能是最大允背壓的幾倍，由此可能導致排液管線破裂，為了防止這種情況的發生，建議選用一個溢流閥將最大背壓限制在允許值以內。
四、只能使用與軟管直徑對應的卡環、軟管接頭以及規定規格的軟管，否則無法保證連接的穩固和持久。不要減少軟管的規格！管線較長或介質粘稠時要使用橫截面大一些的管線和脈動阻尼器。
安裝示意圖
JLM電磁計量泵軟管接法
JLM電磁計量泵操作方法

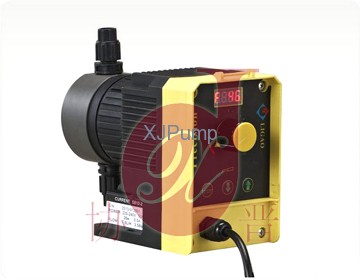

實物照片
|
