一、產品概述

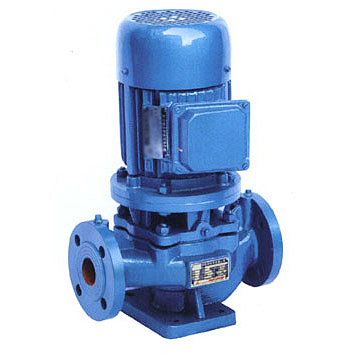

ISG系列立式離心泵是吸收國際同類先進技術，研制開發的最新一代立式離心泵，能滿足用戶各種狹小場合的使用，完美的設計，安裝使用方便，泵軸絕對同心度及葉輪極好的動靜平衡，保證了運行時無動靜、低噪音。采用碳化硅，氟橡硬質合金機械密封，泵體過流部分壁厚加厚能保證靜壓高的循環系統正常使用，按國際標準ISO2858設計制造，性能完全符合國家JB/T53058-93標準。
二、產品特點
1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效 的水力形線，提高了泵的效率。
2、運行平穩，安全可靠：電機和水泵同軸直聯、同心度高，運行平穩，安全可靠。
3、不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機封密封失效。CJL泵此處采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
4、軸承：泵所配電機中的軸承勻采用封閉式軸承，正常使用時，免電機軸承的維護與保養。
5、機封密封：采用不銹鋼碳化硅、氟橡膠等材料制成。平衡式耐高溫、耐高壓，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
三、工作條件
流量: 2～1400m 3 /h 揚程：5～130m
工作溫度：普通型（DFG）-15℃ ～+ 80℃
防護等級：IP44或IP54 環境溫度：≤+40℃
電機類型：Y或Y2
四、產品用途
該系列產品可分為ISG立式清水泵，IRG立式熱水泵，IHG立式化工泵，YG立式管道油泵，ISGD立式低轉速清水泵。
1.ISG泵適用于工業和城市給排水，高層建筑增壓送水，消防增壓，遠距離輸水，暖通制冷循環，各種給水設備，鍋爐的配套使用，供輸送清水或物理，化學性質類擬于清水的其它液體之用，介質溫度T≤80℃。
2.IRG泵適用于冶金、化工、紡織、造紙以及飯店、浴室、鍋爐熱水增壓循環和城市住房采暖循環等場合，介質溫度T≤120℃。
3.IHG泵輸送有腐蝕性液體，溫度T≤120℃。
4.YG泵輸送油類或易燃、易爆液體，如柴油、汽油、煤油等。
5.ISGD泵適用于要求噪音低的場合，溫度T≤100℃。

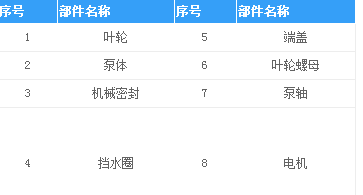

五、產品結構圖
|
