產品概述：

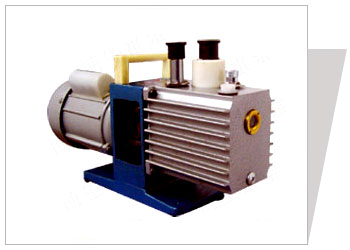

2XZ型旋片式真空泵系雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
使用范圍
1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
|
