一、產品概述：
1W型單級直連旋渦泵是我廠生產多年的老產品，具有結構簡單，使用安全可靠，維修保養方便，體積小，重量輕等優點。本產品性能穩定可靠，達到國內同類產品先進水平。由于以上特點，我廠生產的W型單級直連旋渦泵深得全國廣大使用部門的擁護與信任。
W型單級直連旋渦泵是供汲送清水和物理化學性質類似于水的液體之用，使用液溫不得超過6 0℃，常用于小型鍋爐給水的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、 農業遠程噴灌等各工業部門都有廣泛的應用。
二、型號意義：
型號：1W-2.4-10.5
1-泵的進口直徑1英寸
W-旋渦泵
2.4-泵流量(m3／h)
1 0.5-泵揚程為10.5×10(m)
型號：1W-2.5-12
1-泵的進口直徑1英寸
W-旋渦泵
2.5-泵流量(m3／h)
1 2-泵揚程為12×10(m)

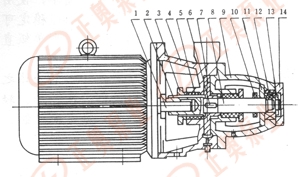

三：結構說明：
1．電機軸頭 8． 泵 軸
2．鍵 9． 泵 架
3．填料壓蓋 10．擋水圈
4．泵 體 11．軸承蓋乙
5．填 料 12．軸 承
6．鍵 13．小圓螺母
7．葉 輪 14．軸承蓋甲
|
