產品概述
DL、DLR型泵系立式單吸多級分段式離心泵,供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于高層建筑供水,也可應用于廠礦給排水、輸送液體的流量范圍為4.9~200M3/H,揚程范圍為22~239M,配套功率范圍為1.5~160KW,口徑范圍為￠40~￠150MM。本廠生產的DL、DLR型系列泵質量可靠、性能穩定。
主要用途
DL、DLR型系列泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃,DLR型介質使用溫度不超過120℃。
主要特點
1.泵結構緊湊、體積小、外形美觀,其立式結構決定安裝占地面積小,其重心重合于泵腳中心,因而增強了泵的運行穩定性和使用壽命。
2.泵吸入口和吐出口均為水平方向,簡化了管路的連接。
3.可根據需要,吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4.泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積,這是其它泵類所不具有的。
5.電機外加防雨罩,泵可置于戶外使用,取消泵房,節省建筑費用。6.泵轉子具有較小的撓度，且所選用的為4極電機,因此運行平穩、振動小、噪聲低、使用壽命長。
結構說明
DL型泵由電機和泵兩部分組成,電機為Y型三相導步電機,泵和電機采用聯軸器連接,整體為剛性連接使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損,定子上裝有密封環、平衡套等,磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承,上部為角接觸球軸承,泵的軸向力絕大部分自平衡鼓來承擔,其余小部分殘余軸向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封。軸封采用填料或機械密封,用戶可根據需要選擇。泵旋轉方向從驅動端向下看為逆時針方向轉動。

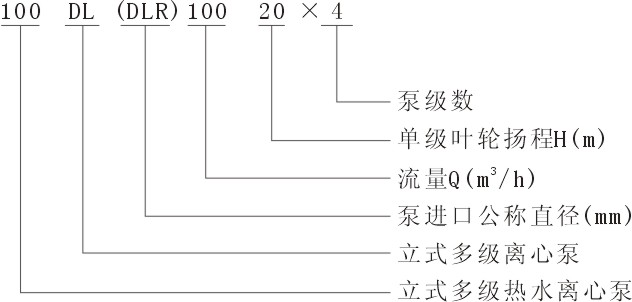

型號意義
|
