| IH石油化工流程泵 |
 |
| 產品要述： |
| 適用于輸送溫度在-20℃～105℃(訂制最高溫度可達400℃)的腐蝕性介質或物理、化學性能類似于水的介質 |
|
|
|
| 廠商:豐翼泵業(上海)有限公司 |
|
|
| |
產品概述
IH石油化工流程泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國際標準IS0 2858-1975(E)，是一種用以取代F型耐腐蝕泵更新換代的化工流程泵，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃(訂制最高溫度可達400℃)的腐蝕性介質或物理、化學性能類似于水的介質。
IH型化工泵的性能范圍(按設計點)
流量：6.3～400米3／時
揚程：5～125米
標準化工泵的最高工作設計壓力為1.6兆帕。
用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。泵的過流部分主要零件的材料及其代號有下列五種：
|
材料名稱
|
ZG1Cr18Ni9
|
ZG1Cr18N i9Ti
|
ZG0Cr18Ni 12M02Ti
|
ZG1Cr18Ni12M02Ti
|
ZG1Cr18Mn13M02CuN
|
|
代 號
|
303
|
305
|
306
|
307
|
402
|
注：除上表已列出的材料外、生產廠還可根據用戶需要，選用適合制造該系列化工泵的材料。所選材料及其代號應原則符合GB2100-80。對國家尚未規定代號的材料，允許采用國際或國內通用的材料代號(如行業或工廠標準)。

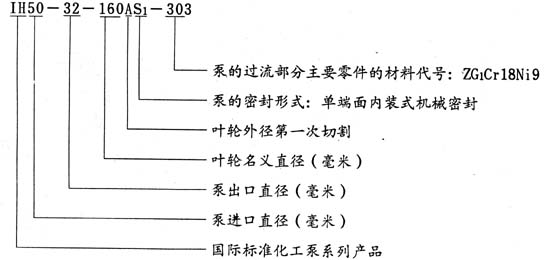

型號意義
技術指標
|
一、性能參數
|
|
流量范圍：≤400m3/h
|
揚程范圍：≤125m
|
|
功率范圍：≤90kw
|
配套電機：Y、YB型三相異步電機
|
|
工作壓力：≤1.6MPA
|
工作溫度：-15℃～+400℃
|
|
電機冷卻：風冷式
|
|
額定電壓：380V±5%
|
額定頻率:50HZ
|
|
如您需要對該產品做進一步的了解 請下載IH標準化工流程泵樣本查閱
|
|
二、結構特征
|
|
安裝形式：臥式水平安裝
|
泵體結構：單級臥式懸臂式
|
|
葉輪形式：閉式或半開式
|
葉輪數量：1
|
|
密封形式：機械密封/填料密封/付葉輪密封
|
進口直徑：φ50mm-φ200mm
|
|
出口直徑：φ32mm-φ150mm
|
|
|
三、主要材質
|
|
軸承樣式：滾動軸承
|
軸套材質：不銹鋼/合金
|
|
泵體材質：不銹鋼
|
泵軸材質：不銹鋼
|
|
葉輪材質：不銹鋼
|
氣嘴材質：銅
|
|
底座材質：HT150
|
軸 承 箱：HT200
|
|
|
|
