HYF氟塑料合金離心泵結構說明
HYF型液下泵主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、出液管、軸承架、底板、電機架等另件組成。
化工泵的吸入口順著軸線方向，出口與軸線平行。
離心泵的轉向自吸人口向電動機端看去，為順時針方向旋轉。
本泵的立式電動機以螺栓固緊于電機座上，并通過彈性聯軸器與泵直接傳動、泵體，中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。HYF型泵除去觸液部件外其它主要另件，如電機座、泵架，為鑄鐵。底板為聚丙烯制造。
泵的軸向力與徑向力，(包括泵運轉中所產生的水壓力，葉輪及轉子重量等)，均由軸承盒內所裝單向推力球軸承，單列向心球軸承；以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。
此外，耐腐蝕液下離心系列，因伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構。

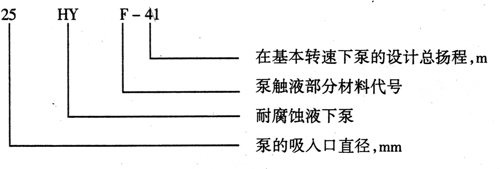

HYF氟塑料合金離心泵型號意義
|
