產品概述
XBD-(I)型立式單吸多級管道式消防泵組是本司在原有立式多級管道泵基礎上根據消防泵的最新標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。
本司生產的XBD-GDL型系列消防泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
產品特點
1、水力模型先進，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
技術參數
流量：0.5-45L/S；
壓力：0.2-2.0Mpa；
功率：1.1-90KW；
轉速：2900r/min；
口徑：ф25-ф150mm；
溫度范圍：≤80℃。

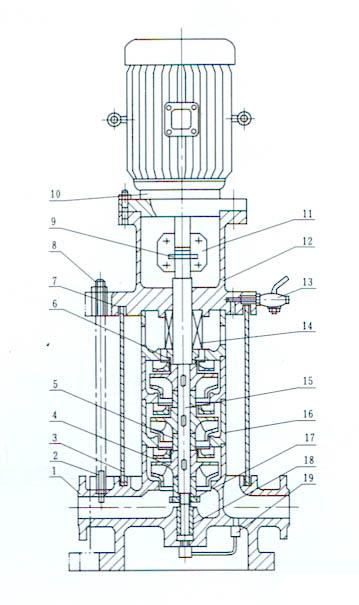

結構圖
1，XBD-(I)型立式單吸多級管道式消防泵為立式、多級節段式結構.泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式，軸向力, 泵下端有一導軸承.軸通過夾殼聯軸器與電機軸固定傳動.外筒為不銹鋼筒。
2，軸封采用機械密封。
3，泵由電機驅動，從電機端方向看，泵順時針方向旋轉。
4，泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5，葉輪可采用青銅材料.避免長期停機后葉輪與導葉間銹合。 |
