產品概述
最大流量：1.5～60立方/小時 揚 程：8～32米 功 率：0.37～15KW
ZBF型自吸式塑料磁力傳動離心泵簡稱（自吸塑料磁力泵）是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、耐腐蝕、無泄漏等優點。
過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
聯接方式：絲口、軟管、活接、法蘭
流量Q：1.5～60m3/h
揚程H：8～32m
功率N：0.37～15kw
介質溫度(t)：0～60℃
結構特點
自吸塑料磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
安裝和使用
1、自吸泵應水平安裝不宜豎立，泵體不得承受管路重量，泵與管路應保持良好的密封，各緊固件無松動現象。
2、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
3、泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
4、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
5、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
注意事項
1、因泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
2、輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件）。
3、被輸送的介質及其溫度應在泵材允許范圍內。自吸塑料磁力泵的使用溫度<60℃，進口壓力不大于0.1MPa，最大工作壓力為0.6MPa；
4、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
5、自吸塑料磁力泵長時間運行后，發現泵有異常情況（噪音大，震動加劇），應拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。
使用環境
環境溫度：-20～40℃；環境濕度：95%；海拔高度：不超過1000米（大于時應在訂貨時提出）。

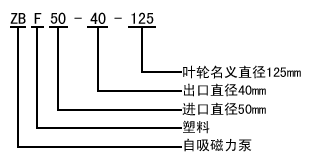

型號意義
性能參數
| 型 號 |
口徑 |
流量
(m3/h) |
揚程
(m) |
吸程
(m) |
電機功率
(kw) |
轉動
(r/min) |
電壓
(V) |
| 進口 |
出口 |
| ZBF20-15-85 |
20 |
15 |
1.5 |
8 |
3.5 |
0.37 |
2900 |
380 |
| ZBF20-15-105 |
20 |
15 |
1.5 |
12.5 |
3.5 |
0.55 |
2900 |
380 |
| ZBF20-20-85 |
20 |
20 |
2 |
8 |
4.0 |
0.37 |
2900 |
380 |
| ZBF20-20-105 |
20 |
20 |
2 |
12.5 |
4.0 |
0.55 |
2900 |
380 |
| ZBF32-25-105 |
32 |
25 |
3.2 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
| ZBF32-25-125 |
32 |
25 |
3.2 |
20 |
4.0 |
1.5 |
2900 |
380 |
| ZBF32-25-160 |
32 |
25 |
3.2 |
32 |
4.0 |
2.2 |
2900 |
380 |
| ZBF32-32-105 |
32 |
32 |
4.5 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
| ZBF32-32-125 |
32 |
32 |
4.5 |
20 |
4.0 |
1.5 |
2900 |
380 |
| ZBF32-32-160 |
32 |
32 |
4.5 |
32 |
4.0 |
2.2 |
2900 |
380 |
| ZBF40-32-105 |
40 |
32 |
6.3 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
| ZBF40-32-125 |
40 |
32 |
6.3 |
20 |
4.5 |
2.2 |
2900 |
380 |
| ZBF40-32-160 |
40 |
32 |
6.3 |
32 |
4.5 |
3 |
2900 |
380 |
| ZBF40-40-105 |
40 |
40 |
8 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
| ZBF40-40-125 |
40 |
40 |
8 |
20 |
4.5 |
2.2 |
2900 |
380 |
| ZBF40-40-160 |
40 |
40 |
8 |
32 |
4.5 |
3 |
2900 |
380 |
| ZBF50-40-125 |
50 |
40 |
12.5 |
20 |
4.5 |
3 |
2900 |
380 |
| ZBF50-40-160 |
50 |
40 |
12.5 |
32 |
4.5 |
4 |
2900 |
380 |
| ZBF50-50-125 |
50 |
50 |
15 |
20 |
4.0 |
3 |
2900 |
380 |
| ZBF50-50-160 |
50 |
50 |
15 |
32 |
4.0 |
4 |
2900 |
380 |
| ZBF65-50-125 |
65 |
50 |
25 |
20 |
4.0 |
5.5 |
2900 |
380 |
| ZBF65-50-160 |
65 |
50 |
25 |
32 |
4.0 |
7.5 |
2900 |
380 |
| ZBF65-65-125 |
65 |
65 |
30 |
20 |
4.0 |
5.5 |
2900 |
380 |
| ZBF65-65-160 |
65 |
65 |
30 |
32 |
4.0 |
7.5 |
2900 |
380 |
| ZBF80-65-125 |
80 |
65 |
50 |
20 |
4.0 |
11 |
2900 |
380 |
| ZBF80-65-160 |
80 |
65 |
50 |
32 |
4.0 |
15 |
2900 |
380 |
| ZBF80-80-125 |
80 |
80 |
60 |
20 |
4.0 |
11 |
2900 |
380 |
| ZBF80-80-160 |
80 |
80 |
60 |
32 |
4.0 |
15 |
2900 |
380 |
|
