產品概述
主要特征
設計制造標準GB/T7782-1996
可去除殘留在液壓油中的氣體，使液壓油保持剛性，
計量精度高
完全密封無泄漏
隔膜位置控制系統為后位全支撐
主要性能參數
單頭最大流量：50000升/小時
最高排出壓力：50MPa
穩態精度±1%
介質粘度：0-800mm2/s
輸送介質溫度可達450oC以上
高性能隔膜泵頭
標準不銹鋼液力端
單頭最大流量50000升/小時，最高壓力50MPa標準PVC液力端
單頭最大流量10000升/小時，最高壓力10bar
內置組合安全閥，防止超壓及自動排氣
計量精度±1%
輸送介質溫度150oC，特殊情況可以達到350oC
隔膜PTFE，安裝簡便無泄漏
采用最新技術，自動控制補油，安全可靠
隔膜泵（就地/遠程）破裂檢測可選用壓力式或電解液式傳動端的潤滑油和液力端的液壓油完全隔離維護費用低
性能參數

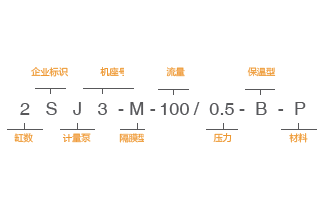

型號
Type |
流量
L/h |
最高壓力MPa |
入出管聯接 |
電機
0.37kw |
電機
0.55kw |
電機
0.75kw |
| SJ2-M-5/16 |
5 |
16 |
|
|
Φ14(外徑)x3管 |
| SJ2-M-6.3/40(16) |
6.3 |
16 |
40 |
|
Φ14(外徑)x3管 |
| SJ2-M-8/32(12.5) |
8 |
12.5 |
|
32 |
Φ14(外徑)x3管 |
| SJ2-M-9/10 |
9 |
10 |
|
|
Φ14(外徑)x3管 |
| SJ2-M-10/25(10) |
10 |
10 |
25 |
|
Φ14(外徑)x3管 |
| SJ2-M-13/20(8) |
13 |
8 |
|
20 |
Φ14(外徑)x3管 |
| SJ2-M-15/6.3 |
15 |
6.3 |
|
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-18/16(6.3) |
18 |
6.3 |
16 |
|
Φ14(外徑)x3管 |
| SJ2-M-22/12.5(5) |
22 |
5 |
|
12.5 |
Φ14(外徑)x3管 |
| SJ2-M-32/10(4) |
32 |
4 |
10 |
|
Φ14(外徑)x3管 |
| SJ2-M-40/8(3.2) |
40 |
3.2 |
|
8 |
Φ14(外徑)x3管 |
| SJ2-M-50/6.3(2.5) |
50 |
2.5 |
6.3 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-63/5(2) |
63 |
2 |
|
5 |
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-80/4(1.6) |
80 |
1.6 |
4 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-100/3.2(1.25) |
100 |
1.25 |
|
3.2 |
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-125/2.5(1) |
125 |
1 |
2.5 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-160/2(0.8) |
160 |
0.8 |
|
2 |
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-200/1.6(0.63) |
200 |
0.63 |
1.6 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-250/1.3 |
250 |
|
|
1.3 |
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-320/1 |
320 |
|
1 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-400/0.8 |
400 |
|
|
0.8 |
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-500/0.63 |
500 |
|
0.63 |
|
GB/T9114 DN15PN50RF(NPT) |
| SJ2-M-630/0.5 |
630 |
|
|
0.5 |
GB/T9114 DN15PN50RF(NPT) |
|
