一、產品概述:
新研制開發的XDBY型電動隔膜泵，采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
二、主要用途:
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。 ．
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。
三、技術參數：
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。

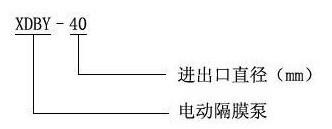

四、型號意義：
一、性能參數
|
型號
|
泵
|
流量M3/h
|
揚程 M
|
吸程 M
|
配備功率 KW
|
使用溫度℃
|
配備減速機型號
|
|
進口
|
出口
|
鑄鐵
|
不銹鋼
|
鋁合金
|
|
DBY-10
|
絲扣
|
3/8"
|
0.5
|
40
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.55-2-35
|
|
DBY-15
|
絲扣
|
1/2"
|
0.75
|
40
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.5-2-35
|
|
DBY-25
|
25
|
25
|
3.5
|
40
|
4
|
1.5
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-40
|
40
|
40
|
4.5
|
40
|
4
|
2.2
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-50
|
50
|
50
|
6.5
|
40
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-65
|
65
|
65
|
8
|
40
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-80
|
80
|
80
|
16
|
40
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
|
DBY-100
|
100
|
80
|
20
|
40
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
?
二、幾種隔膜材料特性
|
隔膜品種
介質種類
|
丁睛橡膠
|
氯丁橡膠
|
氟橡膠
|
聚四氟乙烯
|
食品橡膠
|
|
發煙硝酸
|
×
|
×
|
△
|
△
|
|
|
濃硝酸
|
×
|
×
|
△
|
△
|
|
|
濃硫酸
|
×
|
×
|
○
|
△
|
|
|
濃鹽酸
|
×
|
△
|
△
|
△
|
|
|
濃磷酸
|
×
|
△
|
△
|
△
|
|
|
濃醋酸
|
×
|
×
|
×
|
△
|
|
|
濃氫氧化鈉
|
○
|
○
|
△
|
△
|
|
|
無水氨
|
△
|
△
|
△
|
△
|
|
|
稀硝酸
|
×
|
×
|
○
|
△
|
|
|
稀硫酸
|
△
|
△
|
△
|
△
|
|
|
稀鹽酸
|
×
|
○
|
△
|
△
|
|
|
稀磷酸
|
×
|
×
|
△
|
△
|
|
|
稀氫氧化鈉
|
○
|
○
|
△
|
△
|
|
|
氨水
|
△
|
△
|
×
|
|
|
|
苯
|
×
|
×
|
○
|
○
|
|
|
汽油
|
○
|
○
|
○
|
○
|
|
|
石油
|
△
|
×
|
○
|
○
|
|
|
四氯化碳
|
○
|
|
○
|
○
|
|
|
二硫化碳
|
○
|
|
×
|
○
|
|
|
乙醇
|
○
|
○
|
○
|
○
|
|
|
丙銅
|
×
|
△
|
×
|
○
|
|
|
甲酚
|
×
|
△
|
△
|
○
|
|
|
乙醛
|
×
|
×
|
△
|
○
|
|
|
乙苯
|
×
|
×
|
△
|
○
|
|
|
丙烯晴
|
△
|
△
|
×
|
○
|
|
|
丁醇
|
○
|
○
|
○
|
○
|
|
|
丁二烯
|
○
|
×
|
△
|
○
|
|
|
苯乙烯
|
×
|
×
|
△
|
○
|
|
|
醋烯乙酯
|
×
|
×
|
×
|
○
|
|
|
醚
|
×
|
×
|
×
|
|
|
注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

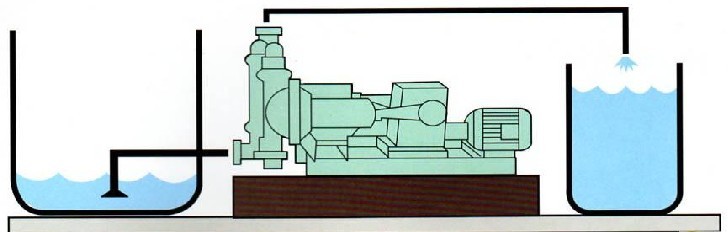

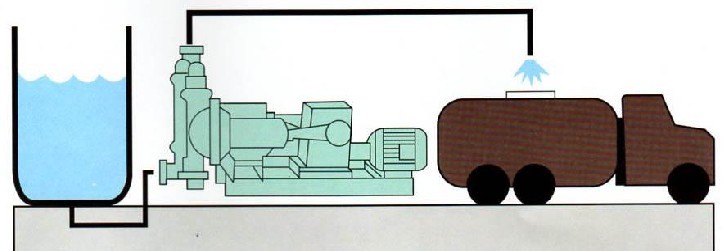

將液體A容器抽送到B容器可用此法
高粘稠液體可采用此方法將液體位提高，使液料容易抽出
一、正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
1.丁晴隔膜；主要用于耐油場合。
2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。
二、注意事項
1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

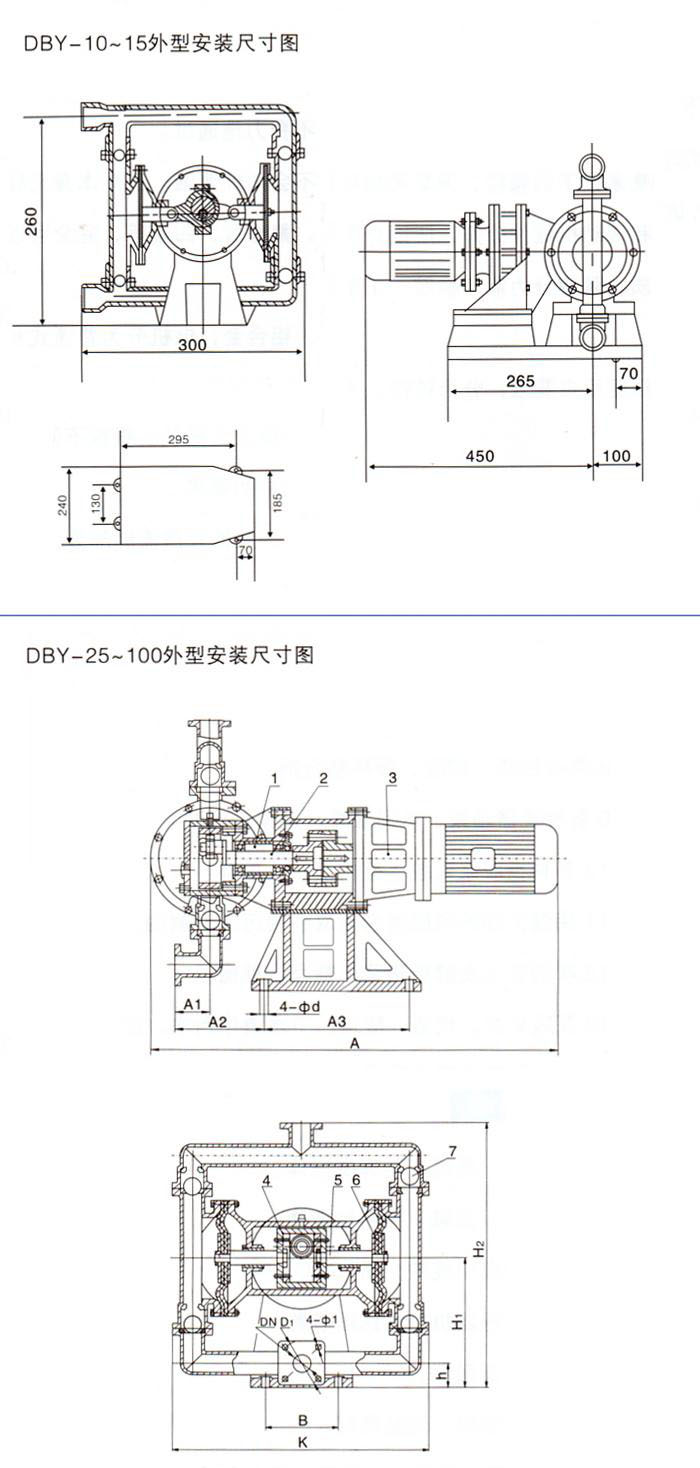

一、產品結構圖
二、主要零件名稱及材質
|
編號
|
名稱
|
材質
|
數量
|
|
1
|
電機
|
|
1
|
|
2
|
聯軸器
|
HT200
|
2
|
|
3
|
六角彈性塊
|
氯丁橡膠
|
1
|
|
4
|
偏心輪
|
HT250
|
2
|
|
5
|
連桿
|
ZG
|
2
|
|
6
|
減速箱
|
|
1
|
|
7
|
螺栓
|
Q235-A
|
4
|
|
8
|
開口銷
|
Q235-A
|
2
|
|
9
|
活塞銷
|
A3
|
2
|
|
10
|
活塞
|
無縫管兩端焊接
|
2
|
|
11
|
缸套
|
HT200
|
2
|
|
12
|
油杯
|
|
2
|
|
13
|
螺栓
|
Q235-A
|
16
|
|
14
|
隔膜
|
丁晴橡膠 氯丁橡膠
|
4
|
|
15
|
出水管
|
鋁合金
|
1
|
|
鑄鐵
|
|
不銹鋼
|
|
襯膠
|
|
16
|
泵體
|
鋁合金
|
2
|
|
鑄鐵
|
|
不銹鋼
|
|
襯膠
|
|
17
|
閥球
|
不銹鋼
|
4
|
|
18
|
進水管
|
鋁合金
|
1
|
|
鑄鐵
|
|
不銹鋼
|
|
襯膠
|
|
19
|
底座
|
HT200 槽鋼
|
1
|
|
20
|
螺栓
|
Q235-A
|
8
|
|
21
|
閥口座
|
氯丁橡膠 丁晴橡膠
|
4
|
|
22
|
螺栓
|
Q235-A
|
4
|
|
23
|
螺栓
|
Q235-A
|
4
|
|
24
|
壓板
|
A3
|
4
|
|
型號
|
A
|
A1
|
A2
|
A3
|
B
|
K
|
DN
|
D1
|
Φ1
|
Φd
|
h
|
H1
|
H2
|
|
DBY-25
|
900
|
75
|
160
|
300
|
180
|
550
|
25
|
75
|
11
|
17.5
|
110
|
315
|
620
|
|
DBY-40
|
900
|
75
|
160
|
300
|
180
|
550
|
40
|
100
|
14
|
17.5
|
110
|
315
|
620
|
|
DBY-50
|
960
|
140
|
250
|
370
|
240
|
550
|
50
|
110
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-65
|
960
|
140
|
250
|
370
|
240
|
550
|
65
|
130
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-80
|
900
|
110
|
0
|
700
|
390
|
800
|
80
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
DBY-100
|
900
|
110
|
0
|
700
|
390
|
800
|
100
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
