磁力驅動離心泵的的生產廠家很多，聯軸節種類又各有不同，本篇所介紹的聯軸器找正只是通用性的，其他聯軸節找正可作為參考。
1、泵和電動機找正作業之前，應確認電動機的電源已切斷，并掛有“有人檢修勿動”等字樣的警示牌。
2、泵與電動機的正常運行壽命取決于泵機組運行時電動機軸與泵軸的同軸度。盡管泵已在出廠時檢查了找正情況，但由于在裝運和安裝過程中會發生找正狀況的變動。所以在將底版澆筑到基礎上之前，必須檢查及更正泵及電動機的找正情況，并在初次啟動泵之前再進行一次精確找正。
3、泵吸入和排出管線的支撐或吊架不得關聯到泵機組，并安裝熱膨脹節，以保護泵不受膨脹負荷影響。應將管道錨固（定位元件）在膨脹節和泵之間，并盡可能靠近泵體。如果不裝配適當的管道支架和膨脹節，泵體就會產生應力。所以，必須在泵和電動機正常操作溫度下檢查和更正其找正情況。

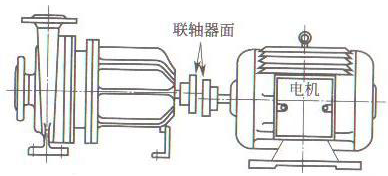

圖1 聯軸器角偏差示意
4、聯軸器找正主要是對兩軸之間的角偏差、位置偏移進行找正。角偏差：即一根軸的軸線與另一根軸形成角度（圖1）。位置偏移：即一根軸的中心與另一根軸發生位置偏移現象（圖2）。

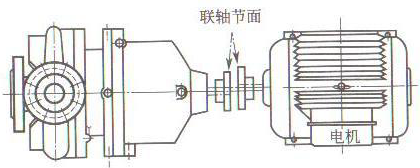

圖2 聯軸器位置偏移示意
聯軸器找正過程中往往會同時出現以上這兩種現象，以至于同時存在著角偏差和位置偏移現象。
5、測量電動機和泵軸的校正，主要是測得兩個聯軸器輪轂面上的吻合情況。
（1）第一步是拆除聯軸器的中間節。將百分表固定到其中的一個聯軸器輪轂上，將指針支撐在另一個聯軸器輪轂上，并靠近外徑。安裝百分表端的軸不轉動，旋轉另一端軸，使指針在固定的聯軸器輪轂上移動。指針刻度盤移動就會顯示出兩個輪轂上的距離。該距離表示兩個輪轂間的角偏差，由此得知兩個軸的對中偏差，如圖3所示。
圖3 測量角偏差示意
（2）檢查位置偏移情況，按如圖4所示的方法安裝百分表，將按鈕安裝在固定的聯軸節輪轂的外徑上。安裝的百分表軸不轉動，旋轉其另一端軸，使指針支撐在固定的聯軸節輪轂的外徑上旋轉。指針刻度盤移動就會顯示兩根軸所在的中心位置。
圖4 偏移偏差
（3）通過在電動安裝底腳下面插進薄金屬墊片來調整角偏差和位置偏移偏差，使電動機與螺栓連接的泵準確對中。如果偏差過大，說明底板基礎安裝不當，應重新底板基礎找平，然后重新找正。
（4）在每次用墊（填隙）片調整之后，必須復查聯軸節的角偏差和位置偏移。在將泵和電動機找正之后，擰緊壓緊螺栓的所有防松螺母，然后復查找正情況。偏移和角偏差應在0.05mm以內，找正越精確，泵運行壽命就越長。
（5）裝有中間節聯軸器的泵，在全部安裝完畢后，應嚴格檢查中間節與泵軸和電機軸的同心度。測量聯軸器周邊上、下、左、右的偏差不得超過0.1mm，兩半聯軸器端面間隙在圓周上最大與最小的間隙差不得超過0.3mm。 |
